产品中心

NCZD型行星齿轮减速机
产品名称:NCZD型行星齿轮减速机
产品介绍:

       NCZD型行星齿轮减速机,泰兴五星减速机2000多种常用型号均有货,可以当天发货,如果不满意可以完全退货。

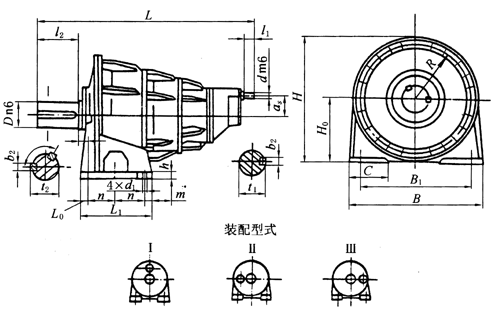

NCZD型行星齿轮减速机外形及安装尺寸

NCZD减速器的外形、装配型式和安装尺寸(mm)

规格 代号 型号 规格 公称传 动比i 外形及中心高 轴伸 地脚尺寸 质量(kg) 润滑油 量(L)
L B H H0 R/as d D l1 l2 t1 b1 t2 b2 L1 L0 n m h B1 C d1
1 NCZD 315 450~1120 845 560 525 265 260 82 20 120 36 165 22.5 6 127 32 520 35 130 30 25 470 240 22 430 20
2 NCZD 355 450~1120 974 630 590 300 290 91 22 140 36 200 24.5 6 148 36 380 38 155 35 28 520 170 26 540 26
3 NCZD 400 450~1120 1054 710 660 335 330 100 28 150 42 200 31 8 158 36 400 51 165 35 35 600 210 26 700 40
4 NCZD 450 450~1120 1175 800 745 375 370 100 35 170 58 240 38 10 179 40 468 60 180 50 35 670 220 33 950 50
5 NCZD 500 450~1120 1350 900 835 425 410 127 40 200 82 280 43 12 210 45 500 80 200 50 40 770 240 33 1380 65
6 NCZD 560 450~1120 1440 1020 950 486 470 145 45 220 82 280 48.5 14 231 50 580 78.5 230 60 40 880 300 39 1750 80

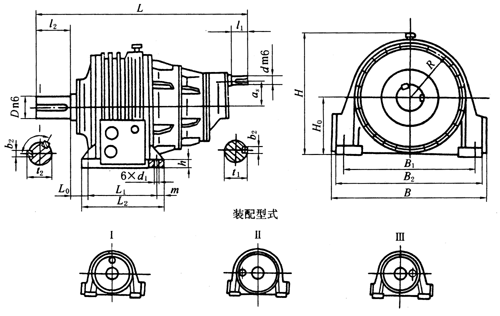

NCZD型行星齿轮减速机外形及安装尺寸



NCZD减速器的外形、装配型式和安装尺寸;(mm)

规格 代号 型号 规格 公称传 动比i 外形及中心高 轴伸 地脚尺寸 质量 (kg) 润滑 油量 (L)
L B H H0 R/as d D l1 l2 t1 b1 t2 b2 L2 L0 L1 m h B2 B1 d1
7 NCZD 560 450~1120 1510 1100 990 450 430/ 164 45 220 82 280 48.5 14 231 50 660 103 500 80 70 1060 900 65 2100 200
8 NCZD 630 450~1120 1670 1260 1095 500 485/ 182 50 240 82 330 53.5 14 252 56 740 118 560 90 80 1200 1040 74 2150 280
9 NCZD 710 450~1120 1800 1360 1215 560 545/ 200 55 260 82 330 59 16 272 56 810 130 630 90 80 1320 1140 74 4300 340
10 NCZD 800 450~1120 2070 1560 1335 630 625/ 218 60 280 105 380 64 18 292 63 870 163 670 100 100 1500 1300 82 5400 495
11 NCZD 900 450~1120 2345 1750 1510 710 690/ 218 70 340 105 450 74.5 20 355 80 940 194 740 100 100 1680 1480 82 8500 700
12 NCZD 1000 450~1120 2570 1900 1680 800 770/ 360 80 360 130 450 85 22 375 80 1140 185 900 120 120 1840 1600 101 12000 900
13 NCZD 1120 450~1120 2890 2120 1880 900 870/ 296 90 400 130 540 95 25 417 90 1260 207 1000 130 120 2060 1800 101 17000 1100
14 NCZD 1250 450~1120 3136 2340 2060 1000 950/ 334 100 450 165 540 106 28 469 100 1400 225 1120 140 140 2280 2000 112 20000 1700
15 NCZD 1400 450~1120 3430 2580 2280 1120 1050/ 372 120 500 165 540 127 32 519 100 1500 264 1200 150 150 2500 2200 112 25900 2700
16 NCZD 1600 450~1120 4010 2970 2560 1256 1200/ 408 130 560 200 680 137 32 582 120 1600 350 1250 175 180 2890 2540 122 33500 3400
17 NCZD 1800 450~1120 4370 3300 2860 1400 1350/ 446 150 600 200 680 158 36 625 140 1760 398 1420 180 200 3200 2880 137 45000 3700
18 NCZD 2000 450~1120 4770 3700 3190 1600 1480/ 500 170 630 290 680 179 40 655 140 1960 440 1580 190 220 3620 3260 155 57000 4000



NCZD、NCZF减速器高速轴许用输入功率(kW)



规格 n1 (r/min) 公称传动比i
355 400 450 500 560 630 710 800 900 1000 1120 1250
315 600 2.6 2.0 1.8 1.7 1.3 1.2 1.1 1.1 1.0 0.8 0.7 0.6
750 3.3 3.3 2.3 2.2 1.8 1.6 1.4 1.3 1.1 1.0 0.9 0.8
1000 4.5 3.5 3.1 2.8 2.3 2.1 1.9 1.8 1.6 1.4 1.2 1.1
1500 6.8 5.2 4.5 4.3 3.4 3.1 2.9 2.7 2.4 2.1 1.9 1.7
355 600 4.2 3.2 2.8 2.5 2.0 1.8 1.7 1.6 1.4 1.2 1.1 1.1
750 5.2 3.9 3.5 3.2 2.5 2.3 2.2 2.0 1.7 1.5 1.4 1.2
1000 6.9 5.3 4.6 4.4 3.4 3.1 2.9 2.7 2.4 2.1 2.0 1.6
1500 10.4 8.0 6.9 6.5 5.1 4.6 4.4 4.0 3.6 3.1 2.9 2.6
400 600 5.3 4.0 3.6 3.3 2.5 2.3 2.2 2.1 1.8 1.6 1.5 1.2
750 6.7 5.1 4.5 4.2 3.2 2.9 2.8 2.6 2.2 2.0 1.8 1.5
1000 8.9 6.9 6.1 5.6 4.3 3.9 3.7 3.4 3.0 2.6 2.5 2.0
1500 13.4 10.4 9.1 8.5 6.5 5.9 5.6 5.1 4.6 3.9 3.7 3.1
450 600 9.0 6.9 6.1 5.6 4.2 3.8 3.5 3.3 2.9 2.5 2.3 2.1
750 11.3 8.7 7.6 7.1 5.1 4.7 4.4 4.1 3.6 3.1 2.9 2.5
1000 15.0 11.5 10.0 9.4 6.8 6.2 5.9 5.5 4.9 4.2 3.9 3.3
1500 22.5 17.3 15.2 14.2 10.4 9.5 8.9 8.3 7.3 6.3 5.9 4.9
500 600 10.6 8.3 7.2 6.8 5.5 5.0 4.7 4.4 3.6 3.1 2.8 2.4
750 13.3 10.3 9.1 8.5 6.8 6.2 5.8 5.5 4.5 3.9 3.5 2.9
1000 17.8 13.9 12.0 11.4 9.2 8.4 7.9 7.3 6.1 5.2 4.7 3.9
1500 26.7 20.7 18.2 17.1 13.7 12.5 11.8 10.9 9.1 7.9 7.1 6.0
560 600 16.2 12.5 10.9 10.3 8.8 7.9 7.4 6.9 6.2 5.3 4.7 4.1
750 20.3 15.7 13.6 12.9 11.1 10.0 9.3 8.7 7.7 6.7 5.8 5.0
1000 27.0 21.0 18.2 17.1 14.7 13.3 12.4 11.6 10.3 8.9 7.8 6.7
1500 40.6 31.4 27.4 25.7 22.1 19.9 18.7 17.4 15.5 13.4 11.7 10.0
630 600 21.8 16.8 14.7 13.7 11.9 10.4 9.7 9.0 8.0 6.9 6.1 5.3
750 27.2 21.0 18.3 17.2 14.8 13.0 12.2 11.3 10.1 8.7 7.6 6.5
1000 36.3 28.0 24.4 22.9 19.8 17.3 16.3 15.1 13.5 11.6 10.2 8.7
1500 54.4 42.0 36.8 34.4 29.7 26.0 24.3 22.7 20.2 17.4 15.2 13.0
710 600 35.1 27.2 23.7 22.2 18.9 16.9 15.8 14.7 13.1 11.3 10.0 8.7
750 43.8 34.0 29.6 27.7 23.6 21.0 19.8 18.5 16.4 14.1 12.4 10.7
1000 58.4 45.3 39.5 37.0 31.5 28.1 26.4 24.6 21.9 18.8 16.5 14.1
1500 87.7 67.9 59.3 55.5 47.1 42.1 39.6 36.9 32.8 28.3 24.9 21.3
800 600 43.0 33.2 29.0 27.2 23.5 20.5 19.2 17.9 15.9 13.7 12.1 10.6
750 53.8 41.5 36.2 34.0 29.4 25.6 24.0 22.4 19.9 17.1 15.0 12.9
1000 71.7 55.4 48.4 45.3 39.1 34.2 32.1 29.9 26.6 22.9 20.0 17.1
1500 107.6 83.1 72.5 68.0 58.8 51.3 48.1 44.8 39.9 34.4 30.0 25.8
900 600 70.2 54.6 47.7 44.9 38.8 34.1 32.0 29.8 24.8 21.4 19.3 16.1
750 87.7 68.3 59.6 56.1 48.5 42.6 40.0 37.3 31.0 26.7 23.8 19.5
1000 117.0 91.1 79.5 74.8 64.6 56.8 53.3 49.7 41.3 35.7 31.7 26.0
1500 175.4 136.5 119.3 112.3 97.0 85.3 79.9 74.5 62.0 53.4 47.6 39.0
1000 600 82.5 64.0 55.9 52.4 45.3 40.5 37.9 35.4 31.5 27.2 23.8 20.0
750 103.1 79.9 69.8 65.5 56.6 50.7 47.5 44.2 39.4 33.9 29.6 24.3
1000 137.5 106.5 93.1 87.2 75.3 67.5 63.4 59.0 52.5 45.3 39.5 32.5
1500 206.2 159.8 139.6 130.9 113.1 101.4 95.0 88.5 78.7 67.9 59.2 48.7
1120 600 128.1 99.3 86.7 81.3 70.2 61.2 57.4 53.5 47.6 41.0 36.2 31.6
750 160.2 124.1 108.4 101.6 87.8 76.5 71.8 66.8 59.5 51.5 44.9 38.5
1000 213.5 165.5 144.5 135.5 117.1 102.0 95.7 89.1 79.5 68.3 59.5 51.4
1500 320.1 248.2 216.7 203.2 175.6 153.0 143.4 133.7 118.9 102.5 89.9 77.0
1250 600 165.8 128.0 111.9 104.8 90.6 79.3 74.2 69.2 61.6 53.1 46.7 40.8
750 207.3 160.1 139.8 131.1 113.2 99.1 92.9 86.5 77.0 66.3 57.9 49.7
1000 276.2 213.3 186.4 174.4 150.9 132.0 123.8 115.3 102.5 88.4 77.2 66.3
1500   279.4 262.0 226.3 198.0 185.7 173.0 153.9 132.6 115.9 99.3
1400 600 265.2 205.3 179.3 168.2 145.6 127.5 120.0 111.8 99.4 85.7 75.6 66.0
750 331.5 256.7 224.2 210.2 181.9 159.3 150.0 139.8 124.3 107.1 94.0 80.6
1000 441.7 342.1 298.8 280.1 242.1 212.5 200.0 186.3 165.7 142.8 125.4 107.5
1500                   214.2 188.1 161.2
1600 600 357.7 276.3 241.4 226.2 195.5 154.1 144.5 134.7 119.8 103.2 91.0 79.4
750 447.1 345.3 301.6 282.7 244.2 192.7 180.7 168.3 149.7 129.1 112.9 96.9
1000 595.9 460.3 402.1 376.9 325.6 256.9 240.8 224.4 199.6 172.0 150.6 129.1
1500
1800 600 523.2 407.4 355.8 334.9 289.3 254.4 238.5 222.2 685.1 159.5 144.1 120.3
750 653.9 509.2 444.8 418.6 361.6 317.9 298.0 277.7 231.1 199.4 177.3 145.4
1000 871.5 678.8 592.8 558.0 482.2 423.8 397.4 370.2 308.3 265.7 236.4 192.1
1500
2000 600 608.9 473.3 413.4 387.6 334.8 300.1 281.3 262.1 233.1 200.9 176.7 148.2
750 763.1 591.6 516.7 484.4 418.4 375.1 351.6 327.6 291.4 251.1 219.2 180.5
1000               436.8 388.5 334.8 292.2 240.7
1500



NBZD、NBZF减速器热功率PG1、PG2



规格 250 280 315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 1600
散热冷却条件 PG1(kW)
没有冷却措施 环境条件
小空间小厂房 7.3 11 15 19 23 30 38 45 56 66 87 109 143 170 225 271 366
较大空间或厂房 11 16 22 28 34 45 57 68 84 99 130 164 214 255 337 407 549
户外露天 15.5 23 31 39.5 48 63.5 80 96 118 140 183 231 302 359 475 574 774
稀油站循环油润滑 PG2按P1、工况条件、稀油站的流量和容积来确定



NCZD、NCZF减速器热功率PG1、PG2



规格 315 355 400 450 500 560 630 710 800 900 1000 1120 1250 1400 1600 1800 2000
散热冷却条件 PG1(kW)
没有冷却措施 环境条件
小空间小厂房 10 12.5 15.8 21 27 32 42 46 61 77 107 128 175 195 265 367 492
较大空间或厂房 15 18.8 23.8 32 40 48 63 69.5 91 115 161 192 262 293 395 550 738
户外露天 21 26 33 45 56 67 88 97 127 161 225 269 367 410 553 770 1033
稀油站循环油润滑 PG2按P1、工况条件、稀油站的流量和容积来确定
